压差式流量计：管道流量的动态平衡计量师

双碳精益管控与精准计量体系全面普及的当下，工业管网内水、蒸汽、各类工艺气液介质的流量数据，已经成为工艺调节、能耗管控、贸易结算、碳核算追溯的核心基准。压差式流量计依托经典流体能量守恒原理发展成熟，凭借多规格节流结构、宽泛工况适配能力、完善的数字化配套方案，数十年间扎根流程工业各类管线，如同一位依托压力势能与动能转化完成测算的动态平衡计量师，通过捕捉节流前后压差变化精准换算流量。从经济型孔板到高能效文丘里管，整套压差计量体系形成梯度化性能矩阵，可覆盖从小口径支线到大口径长输主管的全部测量场景，是工厂计量架构里性价比与可靠性兼备的中坚测量设备。

压差式流量计的核心运行逻辑建立在伯努利流体平衡方程之上，完美诠释了管道内部流体能量动态转换的过程。满管稳定流动的流体具备固定总量的机械能，包含静压势能与流动动能两部分，当流体流经管道内加装的节流阻流元件时，流通截面骤然收窄，流体流速被迫加快，动能同步提升；依据能量守恒定律，增速带来的动能增量会抵消静压势能，节流件前后便形成稳定可检测的压力差值。流量大小与压差平方根呈正比例对应关系，配套高精度差压变送器捕捉压差信号后，通过内置算法、温压补偿参数即可精准计算出体积流量、质量流量，整套测量流程本质就是持续监测流体能量动态平衡状态，以压力变化量化流动速率，这也是其 “动态平衡计量师” 称号的技术内核。

作为压差流量计家族里应用最普及的基础型号，同心锐孔板是工业现场最常见的平衡计量载体。薄型开孔节流板结构简单、标准化程度极高，加工、采购、拆装成本低廉，适配绝大多数洁净水、常温气体、低杂质工艺介质。在满足规范直管段、精密加工装配的前提下，孔板测量精度可达 ±0.35%~1.0%，足以应对普通工艺监测、内部能耗统计等非结算类场景。但它的能量平衡缺陷十分明显，流体穿过锐孔后会产生大范围涡流紊流，大量机械能不可逆损耗为热能，永久压力损失最高可达测量压差的 80%，长期运行会持续增加泵、风机、压缩机的动力负荷；同时尖锐开孔边缘易被颗粒介质冲刷磨损，流场平衡状态快速偏移，精度漂移速度快，需要定期拆检研磨，在高磨损、大流量连续输送工况中运维压力偏大。

流线型喷嘴是介于孔板与文丘里之间的折中平衡型节流元件，依靠平滑弧形收缩通道优化流体能量转换过程。无尖锐棱角的曲面流道大幅削弱涡流损耗，永久压损控制在压差的 40%~60%，能耗损耗相比孔板显著降低；曲面结构抗冲刷耐磨性能更强，适配高温高压蒸汽、含微量硬质颗粒的流体工况，测量精度稳定维持在 ±0.3%~0.75%，计量重复性优于常规孔板。喷嘴对前后直管段的适配宽容度更高，抗流场畸变干扰能力更强，老旧管线改造、安装空间受限的场景适配性突出，平衡兼顾了计量精度、耐磨寿命与运行能耗，是中等要求工况的优选折中方案。

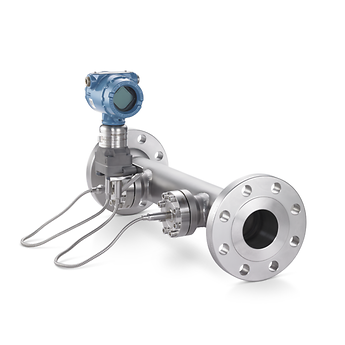

标准文丘里管是压差计量体系中动态平衡能力的顶尖产品，由收缩段、圆柱形喉部、扩散恢复段三段一体化成型，完整实现流体能量的高效回收利用。流体在喉部完成增速降压后，顺着平缓扩散通道逐步减速扩压，绝大多数动能能够重新转化为管道静压，永久压力损失仅为测量压差的 10%~25%，节能优势在大口径循环水、长输燃气、蒸汽主管等连续高负荷管线中极为突出。稳定顺滑的全通径内壁无易磨损凸起，抗结垢、抗腐蚀、耐冲刷能力拉满，长期运行下流场平衡状态几乎无偏移，标准工况测量精度可达 ±0.2%~0.5%，检定周期可延长至 1 至 2 年，完全满足贸易交接、能源审计等高等级合规计量需求。唯一短板在于整体铸造体积大、制造成本偏高，狭小小口径管线、简易监测点位的投入性价比有限。改良型轻量文丘里、楔形文丘里则压缩设备体积，将压损控制在 20%~35%，平衡采购成本与节能性能，成为老旧孔板节能改造的主流升级选型。

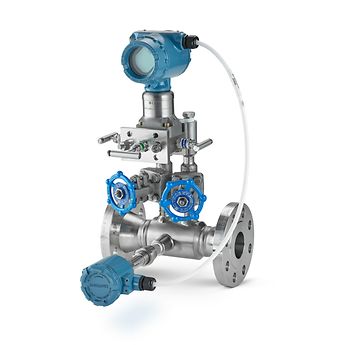

一套完整的压差计量系统，除节流元件外，差压变送器、导压管路、远传法兰密封组件共同保障动态平衡测量稳定运行。如同计量师需要精准的检测工具，高精度变送器捕捉微小压差波动，搭配 24 位模数转换、自适应数字滤波技术，过滤管道振动、介质噪声带来的干扰信号；针对高温、强腐蚀、高粘稠易堵塞介质，双法兰远传密封结构隔离工艺流体，保护变送器传感芯体不受工况侵蚀，始终维持压差采集的基准平衡。部分智能变送器搭载自校验诊断功能，实时监测信号链路、零点基线状态，提前预判流场失衡带来的精度衰减，实现预防性运维。

不同工况下，这位 “管道动态平衡计量师” 有着清晰的分工定位。预算有限、介质洁净、仅做过程监控的点位，孔板以低成本完成基础计量平衡；高温带颗粒、空间紧凑的蒸汽、气体管线，喷嘴平衡耐磨、精度、能耗三方需求；贸易结算、大流量长输、高耗能核心管网，文丘里凭借超强能量回收与长效计量稳定性守住精准平衡底线。选型核心不在于单纯追求最高精度或最低压损，而是匹配现场介质特性、计量等级、长期能耗成本、安装空间，让节流元件、变送器、辅助组件形成适配工况的平衡测量组合。

历经上百年工程迭代优化，压差式流量计并未被新型测量仪表替代，反而依托自身灵活多变的结构方案、稳定成熟的计量逻辑持续迭代升级。它不追求单一性能参数的极致化，而是以流体能量动态平衡为核心，用分层产品覆盖从简易监控到贸易结算的全维度计量需求。在工厂绿色低碳改造、数字化精益生产的长期进程中，只要依照工况合理选配节流部件、规范安装调试、落实周期性校验维护，压差流量计就能持续稳定扮演好管道流体平衡计量师的角色，源源不断输出精准可靠的流量数据，为工艺稳定运行、能耗压降、合规碳盘查与资产贸易结算筑牢计量根基。
