差压式流量计：节流原理、取压方式与多场景应用适配

在化工、热力、油气、给排水全流程工业管线中，差压式流量计凭借成熟可靠的流体测量逻辑、宽泛的介质适配能力占据流量计量主流地位，整套设备测量精度、长期稳定性由节流结构、取压布置两大核心要素决定，同时不同管线工况、介质相态、计量需求对应专属选型方案。差压式流量计：节流原理、取压方式与多场景应用适配，从伯努利能量守恒切入解析节流测量底层机理，梳理行业通用标准化取压结构优劣与适用边界，结合液体、气体、蒸汽、高杂质严苛工况划分适配选型逻辑，为现场仪表配置、施工安装、计量方案设计提供完整技术参考。

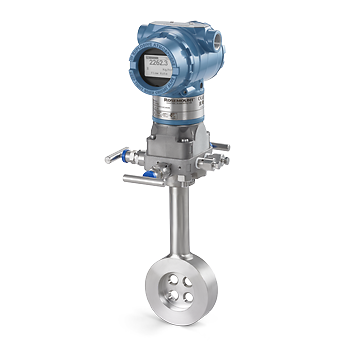

差压流量计全部测量行为建立在节流节流物理原理之上，核心依托流体能量相互转化完成流量换算。依据伯努利方程，密闭管道内流体总能量保持恒定，当流体流经管道内孔板、喷嘴、文丘里管等节流元件时，流通截面骤然收缩，流体流速快速提升，静压能同步转化为动能，在节流件上下游形成稳定压力差值；流量越大，流体流速变化幅度越高，产生的压差数值同步增大，压差与流量形成固定平方根数学对应关系，仪表通过差压变送器捕捉压差信号，经运算换算得到实时流量数值。不同节流件结构性能存在明显区分：标准孔板结构简单、造价低廉，适配洁净常规介质，但压力损失大；长径喷嘴耐冲刷、耐高温高压，适合高温蒸汽、高速工艺气体；文丘里管压力损耗极低，大口径输水、长输能源管线优先选用，可降低管路输送能耗。各类节流件均有对应的管径、雷诺数适用区间，超出适用范围会大幅扩大测量误差，是前期选型首要把控的技术要点。

标准化取压方式决定压差采集真实度，直接规避流场畸变带来的计量偏差，行业主流包含角接取压、法兰取压、径距取压三类方案，各自适配不同工况与节流件。角接取压取压口紧贴节流件前后端面，压差响应速度快，多用于小孔板、小口径管线，适合流量频繁波动场景，但易受介质杂质、结垢堵塞影响；法兰取压将取压孔开设在专用节流法兰上，固定距离远离节流端面，安装调试便捷，维护难度低，是化工、热力中小口径管线通用方案，适配饱和蒸汽、清水、常规工艺气体；径距取压取压点位设置在节流件上游一倍管径、下游二倍管径位置，此处流场充分恢复稳定，受局部涡流、扰动影响最小，计量精度最高，多用于贸易结算、能源计量等高要求点位，常搭配喷嘴、文丘里节流装置使用。针对含粉尘、粘稠介质的管线，取压管路需配套排污、吹扫接口，蒸汽测量必须增设冷凝平衡罐，保证正负引压侧压力均衡，消除液柱附加误差。

节流结构与取压方案的组合选型，需要匹配介质相态、管线工况、计量等级完成多场景适配。液体介质以清水、化工原料、油品为主，管线易积聚气体形成气堵，取压口布置于管道侧面，优先选用法兰取压搭配标准孔板或喷嘴，管路增设排气阀，避免气泡截留干扰压差采集；气体、压缩空气、煤层气等气相介质易在管道低点积液，取压点位设置在管线上部，搭配角接取压，引压管路向下倾斜便于积液回流，低压力、大流量长输管线选用低压损文丘里管；饱和、过热蒸汽工况温度高、压力波动大，统一采用法兰取压，配套冷凝罐平衡液柱，节流件选用耐高温耐磨喷嘴，同步配套温压补偿系统修正气体密度偏差，保障质量流量计量准确。

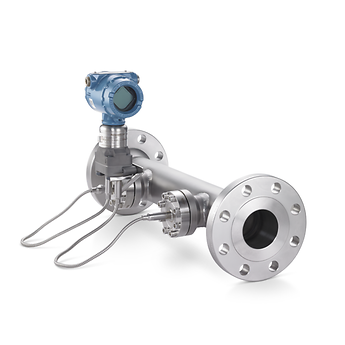

针对高杂质、高粘度、高温高压等严苛特殊场景，节流与取压结构需针对性优化适配。矿山浆体、含泥沙污水管线易堵塞节流孔与取压口，选用楔形节流件替代孔板，流通通道宽大不易淤积，取压管路加装持续吹扫装置；超高压油气输送管线选用整体锻造式节流装置，搭配径距取压提升测量稳定性，规避高压下管路形变带来的取压偏移；间歇生产、负荷宽幅波动的反应管线，优先选用响应速度更快的角接取压，配合宽量程差压变送器，兼顾低流量灵敏度与峰值流量承载能力。用于安全联锁、贸易结算的关键计量点位，必须采用高精度径距取压组合，严格保证上下游直管段长度，必要时加装流动整流器规整流场，将全域测量误差控制在合规范围内。

从运维与项目落地角度，合理匹配节流原理、取压方式能够大幅降低后期故障概率，适配不同场景的长期运行需求。常规辅助监测点位可选用低成本孔板 + 法兰取压组合，平衡投入与基础计量需求；能耗统计、贸易计量等高精度要求场景，采用文丘里 / 喷嘴搭配径距取压，减少压力损耗与计量漂移；高温、高杂质恶劣工况，通过特种节流件与吹扫式取压结构，缓解堵塞、冲刷带来的设备损耗。整套计量链路搭配差压变送器、温压补偿模块形成一体化测量系统，可无缝对接 DCS 控制系统，实现流量实时调控、数据长期留存，满足工艺管控、能耗审计、环保监测多重使用需求。

综合来看，节流原理是差压流量计实现流量测量的物理根基，取压方式是保障压差信号精准采集的关键载体，二者组合方案直接决定仪表在不同工况下的适配能力与测量精度。区分孔板、喷嘴、文丘里等节流件的性能差异，结合角接、法兰、径距三类取压结构的适用边界，依据液体、气体、蒸汽、高杂质介质的现场工况差异化选型，能够从源头规避堵塞、压差失真、压力损耗过大等常见问题。依托成熟的节流测量体系与标准化取压施工工艺，差压式流量计可灵活适配绝大多数工业管道计量场景，持续提供稳定、可溯源的流量数据，为全行业流体工艺调控、能源成本核算提供可靠计量支撑。
